一、功能需求分析

如果說建筑是凝固的音樂，那么完美的家庭智能化自動控制系統則是這首樂曲上絕妙的音符。在科技發達、物質富庶的今天，自控系統已不單純是實現室內基本安防、照明、采暖的工具，而且是建筑裝飾的一種實用藝術品，是自動化技術與建筑藝術的統一體。完善的自控系統集裝飾、照明、安防及節能于一身，盡力達到完美與和諧的統一，充分利用科學與藝術的搭配，光與影的組合以及安防與空調的自動控制來創造各種舒適、優雅的環境，以加強室內空間效果的氣氛。 我們在選擇一個系統的同時，要切實考慮的主要是：系統的穩定性、系統的安全性、功能的實用性、后期的維護和擴展、外觀的高度藝術和操作的人性化。本設計本著以上原則，同時緊密結合了本案經典、高檔、高訴求的定位要求。

為此，我們上海銘港物聯網科技有限公司的智能家居系統，基于ZigBee協議的智能家居系統，具有無比的穩定性和卓越的開放性。

1．1智能系統設計范圍

本設計包含的系統為：智能門鎖、安防、智能影院、燈光、空調、電動窗簾（百葉窗、氣窗）、背景音樂、環境監測（亮度、溫濕度、CO2濃度）、視頻監視、集中控制和遠程手機APP控制等。

 并且，以上所有系統都不是獨立的，而是和其他系統相互聯系，融合為一個統一的整體，并相互響應，做到真正意義上的智能。

1．2智能系統設計的原則

用戶需要操作方便，功能實用，外觀美觀大方的智能家居系統。系統要有吸引來賓的外觀和功能，能體現用戶高人一等的生活品位。同時要化繁為簡、高度人性、注重健康、娛樂生活、保護私密。

二、設計方案

 2．1 系統功能描述

 區域： 主樓一層：大門、玄關、客廳、餐廳、影音室、洗手間、廚房 。主樓二層：主臥、主臥衛生間、樓梯間、洗手間/淋浴、書房。主樓三層：主臥、主臥浴室、次臥、次臥洗手間、保姆房、。主樓四層：主臥、樓梯。副樓一層：儲藏室、樓梯。

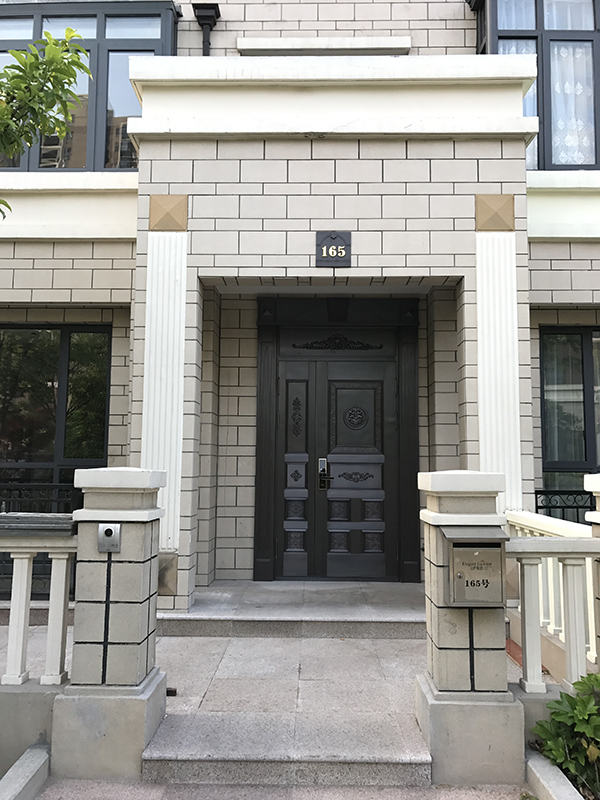

 1、 大門設備設置：指紋門鎖、紅外入侵探測器，門磁、夜視攝像機。 功能描述：

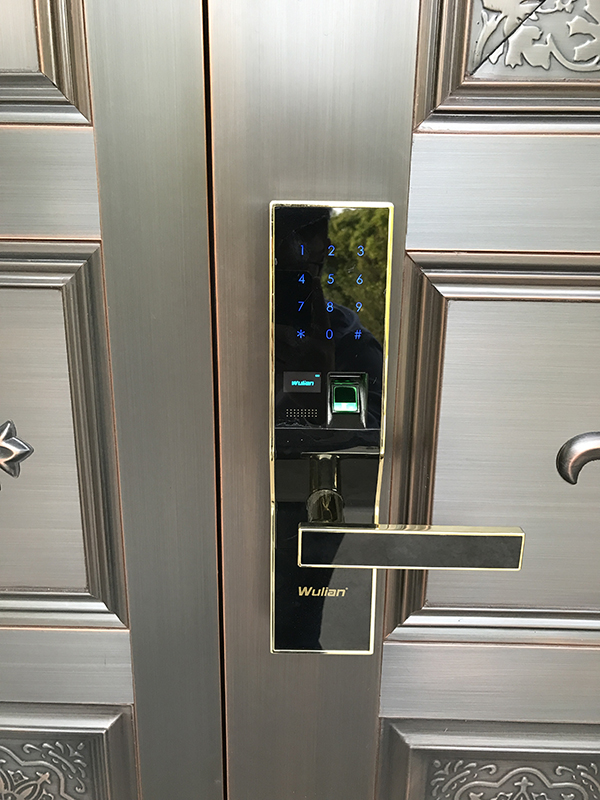

① 指紋密碼門鎖登記并辨識主人的指紋 。

② 紅外探測器，對非法入侵者，觸動聯動報警系統，及時反饋到手機

③ 門磁，如大門未關閉，會提示報警信息。

④大門處另外設置具有夜視功能的彩色攝像機，以方便主人可以通過電視、觸摸屏、手機APP隨時觀察大門處的影像。

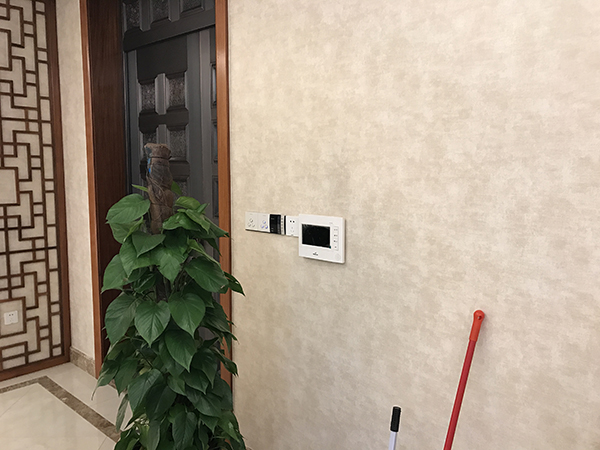

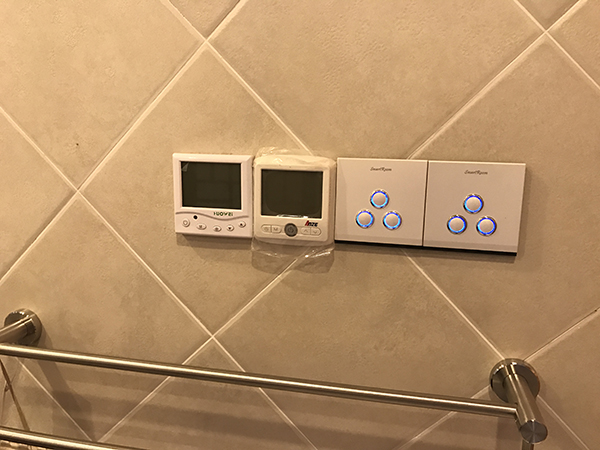

2、 玄關設備設置：吸頂式無線亮度感應器、吸頂式紅外感應器、布/撤防鍵盤、在家/離家觸控面板。 功能描述：

① 主人在大門口，押下智能門鎖的指紋辨識器，大門打開，在玄關燈照度不夠亮時，聯動把玄關處的燈光打開；經過玄關后，燈光自動熄滅。

② 出門經過玄觀，如果光線不夠亮，玄關處的燈光自動打開；經過玄關后，燈光自動熄滅。

③ 進門后進行安防系統撤防；出門時安防系統布防。

④ 安防系統報警，布防LCD屏幕上顯示報警區域。

⑤ 觸控面板“在家模式”，燈光受控制，“離家模式”，關閉所有的燈光，各房間的空調自動設定到節能模式或關閉。

⑥ 智能門鎖和客廳的背景音樂聯動，經過指紋辨識開門后，主人預先設定好的音樂輕輕奏起，考慮到客廳可能有人使用，不做燈光的場景的聯動。

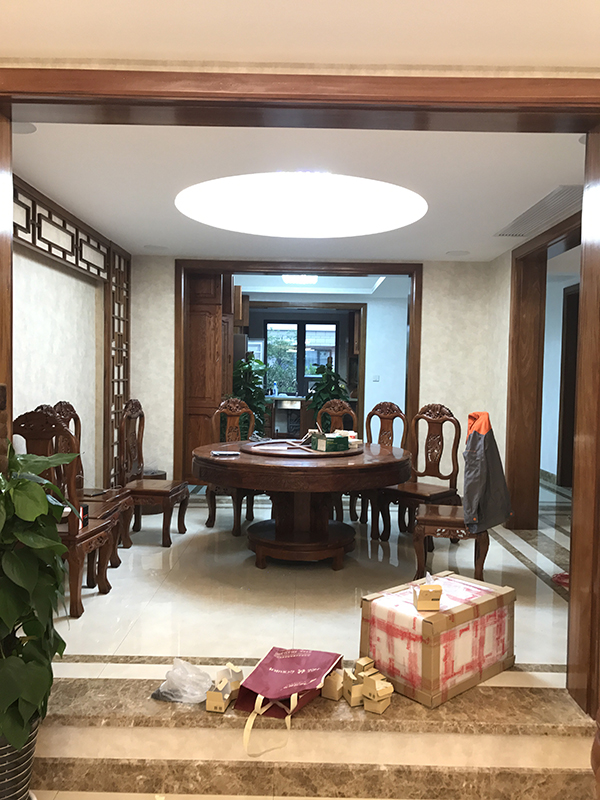

3、 客廳/餐廳設備設置：場景面板、背景音樂面板、無線彩色觸摸屏、RF無線遙控器、CO2傳感器、吸頂式無線溫濕度感應器、緊急按鈕。 功能描述：  ① 用2只觸控開關取代普通的多個開關，客廳設計出如下場景：會客、彈琴、休閑、電影、明亮、全關等；餐廳設置如下多個場景：備餐、用餐、酒會、生日、燭光、全關等。不同場合，彈指之間，燈光瞬息變換，細微處彰顯氣派和尊貴。

② 通過華爾思背景音樂面板，隨時選定不同的音樂，播放CD、MP3、FM任由選擇，并可調節音量的大小。

③ 通過無線彩色觸摸屏，平面圖，瀏覽別墅中的各個系統；控制各個區域的燈光；查看視頻監視；設定背景音樂系統；

④ CO2傳感器、吸頂式無線溫濕度感應器協同工作，聯動空調系統，自動調節客廳/餐廳的空氣環境。

⑤ 燈光和窗簾同樣可以通過RF遙控器輕松操作。

⑥ 如果發生危險的事情，可以觸動緊急按鈕報警。報警時，觸摸屏顯示報警區域，撥打指定的電話，并發送報警信息到指定的Email，輸入密碼，可以消除報警。

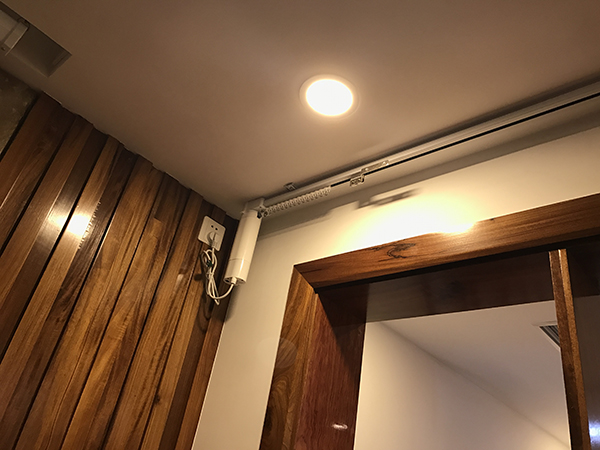

⑦ 電動窗簾的角度可以通過遙控器、觸摸屏控制，也可以定時控制：如每到晚上就自動關上，天亮時自動打開。

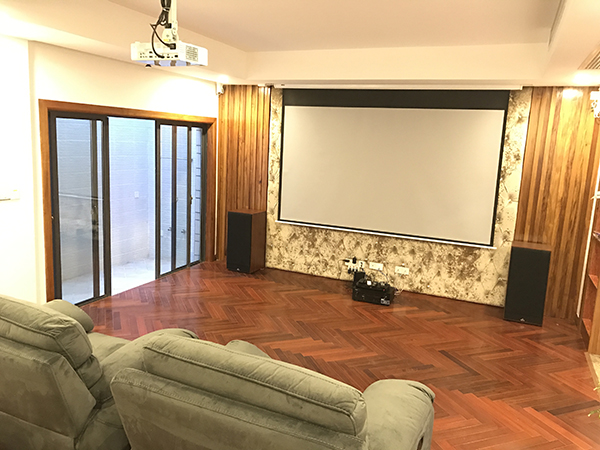

 4、 影音室

設備設置：場景面板、背景音樂面板、艾洛維無屏電視、RS無線遙控器

功能描述：

① 用1只觸控開關和遙控器取代普通的多個開關，客廳設計出如下燈光場景：準備、放映、聽歌、暗淡、明亮、全關。彈指間，或熱烈或黯然，各種氛圍悠然而生，主人所需要的只是安做沙發里，舒心欣賞精彩的節目。

② 通過LCD背景音樂面板，隨時選定不同的音樂，播放CD、MP3、FM任由選擇，并可調節音量的大小。

③ 無屏電視不但可以欣賞有線電視、衛星頻道，也可以隨時切換到視頻監控畫面，看看大門和庭院的動靜，連接上電腦鼠標，通過無屏電視，也可以控制別墅的燈光和空調。

5、廚房 設備設置：多聯復位式開關、CO傳感器、煙感、機械手。 功能描述：

① 廚房的燈光比較簡單，通過普通的3聯大翹板復位式開關，控制廚房的燈光。同時，開關是連接到燈光控制系統中的，可以通過燈光系統進行控制。

② 機械手，當廚房燃氣泄漏，觸發報警，可自動關閉燃氣進氣管道，防止危險的發生。

6、 洗手間 設備設置：物聯觸摸式開關、吸頂式紅外感應器 功能描述：

① 進入洗手間，燈光自動緩緩亮起，這樣，即便在黑暗時，客人也不需要尋找開關了。使用時，也可以通過普通的雙聯大翹板面板開燈關燈。

② 打開洗手間燈光后，紅外感應器開始工作。如果無人活動，一段時間后，系統自動把燈光關掉，以防止忘記關燈。

7、 樓梯 設備設置：壁掛式紅外感應器、亮度感應器 功能描述：

① 紅外感應器、亮度感應器協同工作，有人經過樓梯時，如果環境亮度不夠，樓梯處的燈光自動緩緩亮起，人經過后自動熄滅。

主樓二層

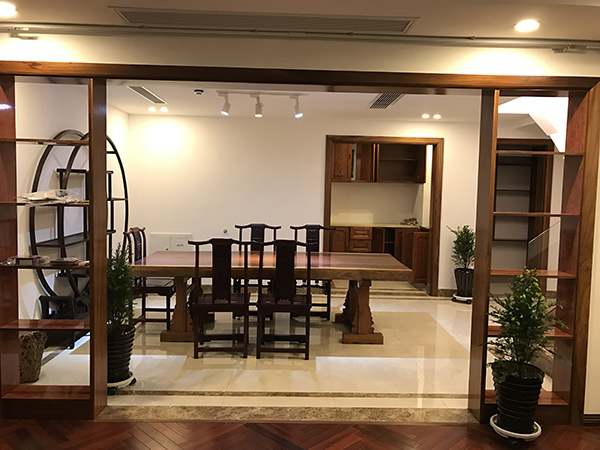

1、 書房設備設置：場景面板、紅外入侵。功能描述：

① 用1只觸控開關取代普通的多個開關，書房設計出如下場景：會客、喝茶、看書、明亮、全關；

② 從1樓上二樓裝有紅外入侵，能提示報警信息。

2、主臥

設備設置：場景面板、單聯復位式開關、緊急按鈕 功能描述：

① 在臥室內側門口設置1只單聯復位開關，按下此開關，臥室燈光達到基本亮度。再次按下，關閉臥室燈光。

 ② 床頭設置場景開關，設計如下場景：休閑、溫馨、看書、休息、起夜、全關。按下“起夜”模式，臥室的小夜燈緩緩點亮，而不會打擾伴侶的休息，同時通向衛生間的走廊燈光也已經亮起。在主人經過后，燈光自動熄滅。

3、 洗手間/淋浴

設備設置：雙聯復位式開關、吸頂式紅外感應器 功能描述：

① 進入洗手間，燈光自動緩緩亮起，這樣，即便在黑暗時，客人也不需要尋找開關了。使用時，也可以通過普通的雙聯大翹板面板開燈關燈。

② 打開洗手間燈光后，紅外感應器開始工作。如果無人活動，一段時間后，系統自動把燈光關掉，以防止忘記關燈。

5、 樓梯 設備設置：壁掛式紅外感應器、亮度感應器 功能描述：

① 紅外感應器、亮度感應器協同工作，有人經過樓梯時，如果環境亮度不夠，樓梯處的燈光自動緩緩亮起，人經過后自動熄滅。

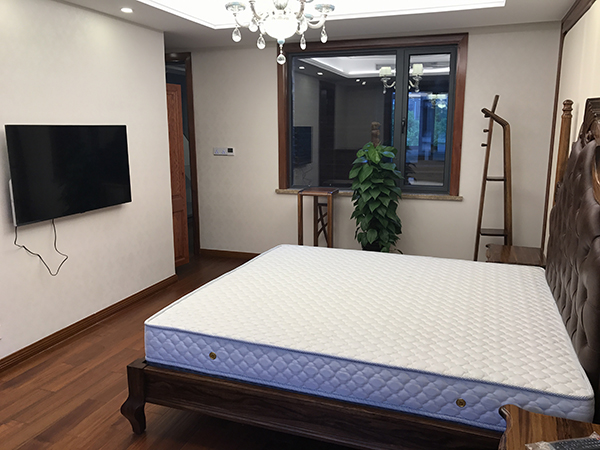

 主樓三層 1、主臥

設備設置：場景面板、單聯復位式開關、緊急按鈕 功能描述：

① 在臥室內側門口設置1只單聯復位開關，按下此開關，臥室燈光達到基本亮度。再次按下，關閉臥室燈光。

② 床頭設置場景開關，設計如下場景：休閑、溫馨、看書、休息、起夜、全關。按下“起夜”模式，臥室的小夜燈緩緩點亮，而不會打擾伴侶的休息，同時通向衛生間的走廊燈光也已經亮起。在主人經過后，燈光自動熄滅。

③ 空調可通過觸摸屏集中控制，設定啟停、溫度、風速、模式。

④ 液晶電視不但可以欣賞有線電視、衛星頻道、DVD，也可以隨時切換到視頻監控畫面，看看大門和庭院的動靜，連接上電腦鼠標，通過大屏幕彩電，也可以控制別墅的燈光和空調。

⑤ 如果發生危險的事情，可以觸動緊急按鈕報警。

2、保姆房

設備設置：多聯復位式開關 功能描述：

保姆房的燈光比較簡單，我們通過普通的雙聯復位式開關，控制保姆房的2路燈光。同時，開關是連接到燈光控制系統中的，可以通過燈光系統進行控制

 主樓四層

1、主臥

設備設置：場景面板、單聯復位式開關 、紅外感應探測器功能描述：

① 在臥室內側門口設置1只單聯復位開關，按下此開關，臥室燈光達到基本亮度。再次按下，關閉臥室燈光。

②在床底下安裝紅外感應探測器，當晚上去衛生間會自動感應相連燈光亮起。

7、樓梯

設備設置：壁掛式紅外感應器、亮度感應器 功能描述：

① 紅外感應器、亮度感應器協同工作，有人經過樓梯時，如果環境亮度不夠，樓梯處的燈光自動緩緩亮起，人經過后自動熄滅。

副樓一層 1、儲藏室

設備設置：雙聯復位式開關、吸頂式紅外感應器 功能描述：

① 儲藏間的燈光比較簡單，我們通過普通的單聯復位式開關，控制儲藏間的2路燈光。同時，開關是連接到燈光控制系統中的，可以通過燈光系統進行控制。
